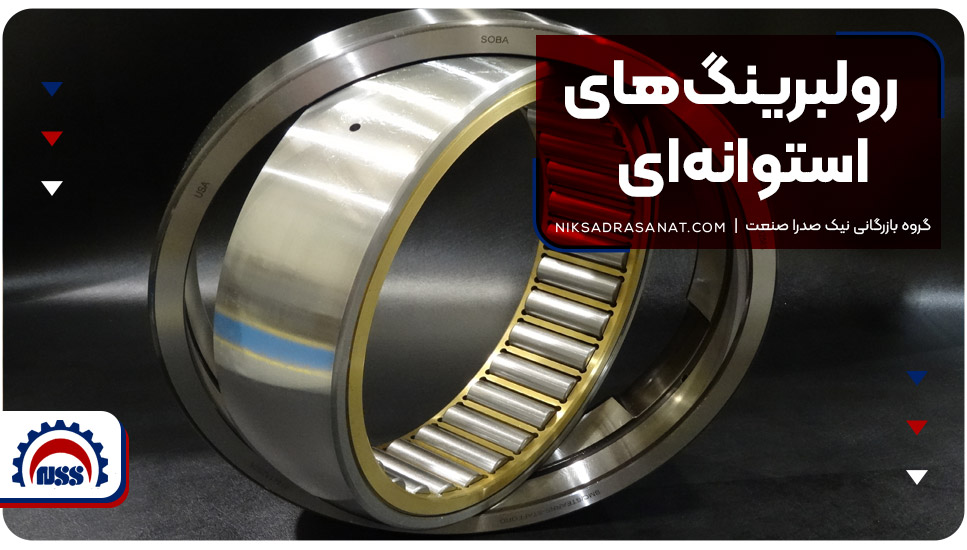

رولبرینگهای استوانهای
رولبرینگهای استوانهای با داشتن ساچمههای استوانهای شکل، توانایی تحمل بارهای بالا را دارند. این رولبرینگها در مدلهای تک ردیفه با طرحهای گوناگون و انواع لبههای مختلف عرضه میشوند.
در ساختار این قطعات، قفسه و ساچمهها بین لبههای کامل یکی از دو رینگ داخلی یا خارجی قرار میگیرند. رولبرینگهای استوانهای دارای حلقههای کاملی هستند که قفسه و ساچمهها روی آن سوار شده و از یکدیگر جدا نمیشوند. این ویژگی باعث میشود که اجزا بتوانند بهطور جداگانه روی حلقههای دیگر نصب شوند که در صورت تطابق داخلی هر دو رینگ، فرآیند مونتاژ را سادهتر میکند.
برای آشنایی بیشتر با انواع، مزایا و کاربردهای این قطعه مهم، همراه ما در نیک صدرا صنعت باشید.

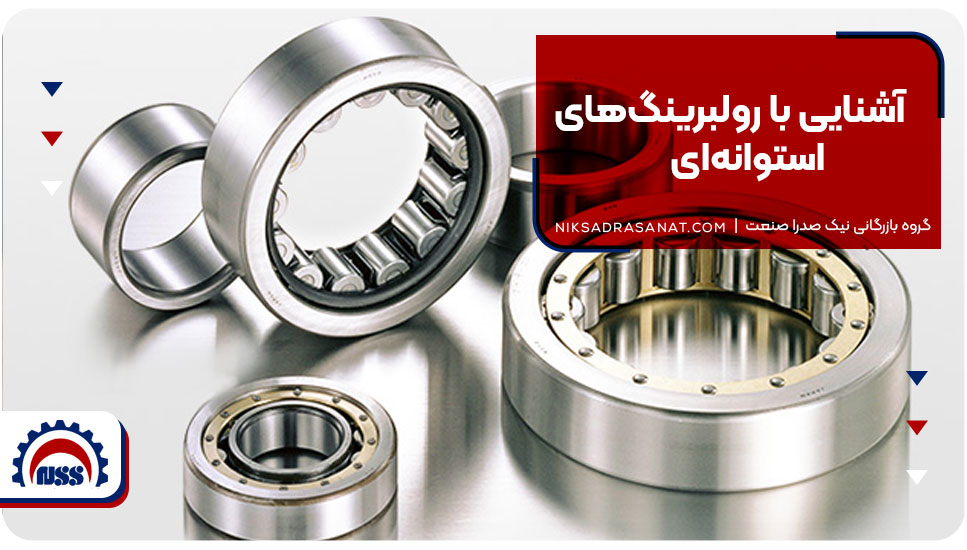

آشنایی با رولبرینگهای استوانهای
رولبرینگهای استوانهای یکی از پرکاربردترین قطعات در صنعت هستند و در مدلها، سریها و ابعاد مختلف تولید میشوند. با پیشرفت فناوریهای صنعتی، امروزه این رولبرینگها با دقت بالا در طراحی و ساخت از جمله تنظیم دقیق ابعاد بین ساچمه و شیار، تولید میشوند.
همانطور که اشاره شد، رولبرینگهای استوانهای از غلتکهایی تشکیل شدهاند که نقشی اساسی در عملکرد آنها دارند. این محصولات به دلیل داشتن ساچمههای استوانهای شکل، قادر به تحمل بارهای سنگین در محور شعاعی هستند.
انواع بلبرینگ و رولبرینگ را با بهترین کیفیت و از برندهای معتبر جهانی تهیه کنید.

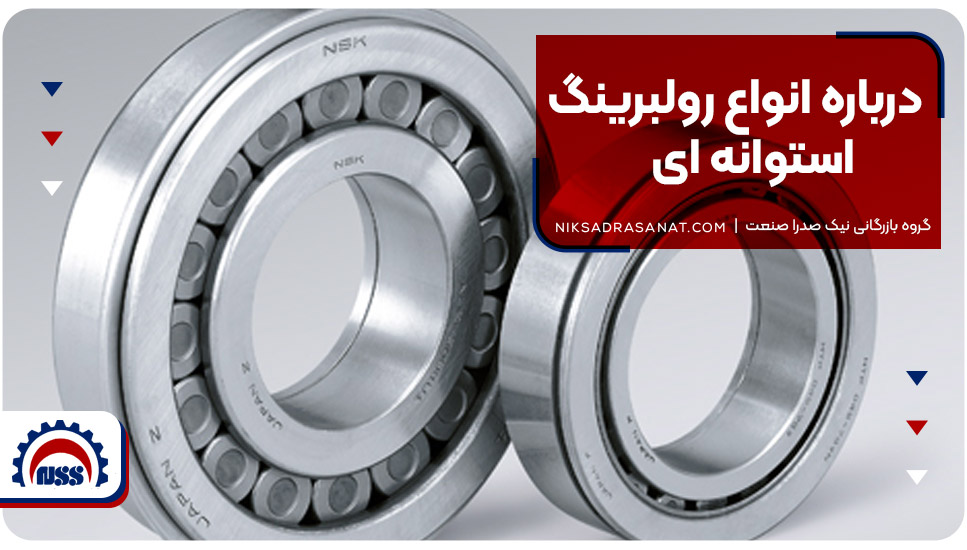

درباره انواع رولبرینگ استوانهای
رولبرینگهای استوانهای در دو نوع تک ردیفه و پر غلتک تولید میشوند که هرکدام ویژگیهای خاص خود را دارند. در ادامه، این دو نوع را معرفی میکنیم.
رولبرینگ استوانهای تک ردیفه
این نوع رولبرینگ در انواع مختلفی تولید میشود که برخی از مدلها یکی از حلقههای داخلی یا خارجی آن از یک یا دو طرف لبه ندارند. این ویژگی باعث میشود که رولبرینگ قابل تفکیک بوده و فرآیند نصب و جداسازی آن، بهویژه در شرایطی که انطباق باید تداخلی باشد، آسانتر شود. رولبرینگهای استوانهای تک ردیفه علاوه بر تحمل بارهای سنگین، قابلیت چرخش با سرعتهای بالا را دارند.
این نوع رولبرینگها معمولاً برای حمل بارهای شعاعی بالا و بار محوری کم استفاده میشوند و در شرایطی که دقت حرکتی بالا و تحمل بارهای متوسط تا سنگین نیاز است، عملکرد مناسبی دارند. نامگذاری این رولبرینگها به شکل زیر انجام میشود:
- NU: حلقه پایینی بدون لبه و قابل جدا شدن است.
- N: حلقه بالایی بدون لبه است.
- NJ: حلقه داخلی در یک سمت دارای لبه است و امکان تغییر مکان محوری از یک سمت را فراهم میکند.
- NUP: حلقه پایینی یک لبه یکپارچه و یک لبه جداشدنی دارد که به تثبیت رولبرینگ در امتداد محوری کمک میکند.
میزان ناهمراستایی مجاز در سریهای 10، 2، 3 و 4 چهار دقیقه و در سریهای 22 و 23 سه دقیقه است. این رولبرینگها دارای پنجره ساچمههایی از جنس پلیآمید، فولاد یا برنج هستند که بسته به اندازه هر سری تولید میشوند.
رولبرینگهای استوانهای پر غلتک
رولبرینگهای استوانهای پر غلتک به دلیل عدم وجود قفسه، بیشترین تعداد غلتک را در خود جای دادهاند. در این نوع رولبرینگ، فضایی که در مدلهای دیگر توسط قفسه اشغال میشود، با غلتکها پر شده است. این طراحی باعث میشود که ظرفیت تحمل بار آنها نسبت به مدلهای استاندارد بهطور قابل توجهی افزایش یابد. در عین حال، ضخامت آنها نسبت به پهنای رولبرینگ کمتر است، که باعث صرفهجویی در فضای مورد نیاز برای نصب میشود.
با این حال، به دلیل عدم وجود قفسه، سرعت دورانی آنها نسبت به انواع معمولی کمتر است. این نوع رولبرینگ در مدلهای یک ردیفه، دو ردیفه و چند ردیفه تولید میشود. از آنجا که غلتکها مستقیماً با یکدیگر در تماس هستند، اصطکاک بالاتری دارند که ممکن است باعث افزایش سایش شود. برای کاهش این مشکل، غلتکها تحت عملیات حرارتی ویژهای قرار میگیرند و مدلهایی که این فرایند را طی کردهاند، با پسوند B مشخص میشوند.
در برخی شرایط مانند سرعتهای بالا، روانکاری نامناسب یا شتابهای دورانی و شعاعی بالا از مدلهای پیشرفتهتری که حلقههای آنها نیز تحت عملیات سختکاری قرار گرفتهاند، استفاده میشود. این مدلها با پسوند B4 شناخته میشوند.
نوعی دیگر از این رولبرینگها که با NNC مشخص میشود، دارای یک لبه یکپارچه و یک حلقه لبهدار روی حلقه بیرونی است و میتواند بار محوری را در هر دو جهت تحمل کند. در مدلهایی که با NNF آغاز میشوند، حلقه داخلی از دو بخش مجزا تشکیل شده و به کمک یک حلقه نگهدارنده متصل میشوند. این مدلها دارای کاسهنمد لاستیکی و گریس مخصوص برای دمای 50- تا 110+ درجه سانتیگراد هستند. درصورتیکه نیازی به کاسهنمد نباشد، امکان جداسازی آن نیز وجود دارد.
انواع تسمه پروانه با کیفیت عالی و ماندگاری بالا، مناسب برای انتقال قدرت در انواع ماشینآلات صنعتی.
رولبرینگهای استوانهای دو ردیفه
افزایش تعداد ردیفهای غلتک در رولبرینگهای استوانهای، توانایی تحمل بار آنها را به میزان قابلتوجهی افزایش میدهد. رولبرینگ استوانهای دو ردیفه از نظر ظرفیت بار، بالاتر از نوع یک ردیفه اما پایینتر از چند ردیفه قرار دارد. این نوع رولبرینگ در دو مدل سوراخ استوانهای و سوراخ مخروطی تولید میشود. در مدلهایی که دارای سوراخ مخروطی هستند، امکان تنظیم فاصله پرس وجود دارد که موجب افزایش دقت در مونتاژ میشود.
اگر رولبرینگ دارای سوراخهای روغنکاری شده یا شیارهای روغنکاری روی حلقه بیرونی باشد با حرف W مشخص میشود. این نوع رولبرینگ، قابلیت تحمل بارهای شعاعی بالا را دارد و معمولاً در ماشینآلات دوک نخریسی مورد استفاده قرار میگیرد.
رولبرینگهایی که فاصله مناسب بین اجزای غلتنده را حفظ میکنند، برای سرعتهای بالا، کاهش لرزش و عملکرد نرمتر طراحی شدهاند. این مدلها که با حرف R مشخص میشوند، بار شعاعی و ضربهای را بهخوبی جذب کرده و عملکردی پایدار دارند. از آنجایی که حلقههای داخلی یا بیرونی این نوع رولبرینگ قابل تفکیک هستند، فرآیند نصب و جداسازی آنها بسیار آسانتر خواهد بود.
در رولبرینگهای استوانهای دو ردیفه مدرن، طراحی به گونهای انجام شده که:
- اصطکاک در حین کار کاهش مییابد و موجب بهبود عملکرد دستگاه میشود.
- سطوح رولبرینگ بهینهسازی میشوند تا تماس بهتر بین اجزا برقرار شود.
- قدرت روانکاری روغن افزایش پیدا میکند تا از استهلاک زودهنگام جلوگیری شود.
- نقطه اتصال ساچمه با لبهها بهبود یافته و موجب حرکت روانتر میشود.
- بازده کلی عملکرد رولبرینگ افزایش پیدا میکند و طول عمر مفید آن بیشتر میشود.
انواع کاسه نمدهای صنعتی با مقاومت بالا در برابر سایش و دما، مناسب برای جلوگیری از نشت سیالات در ماشینآلات صنعتی.

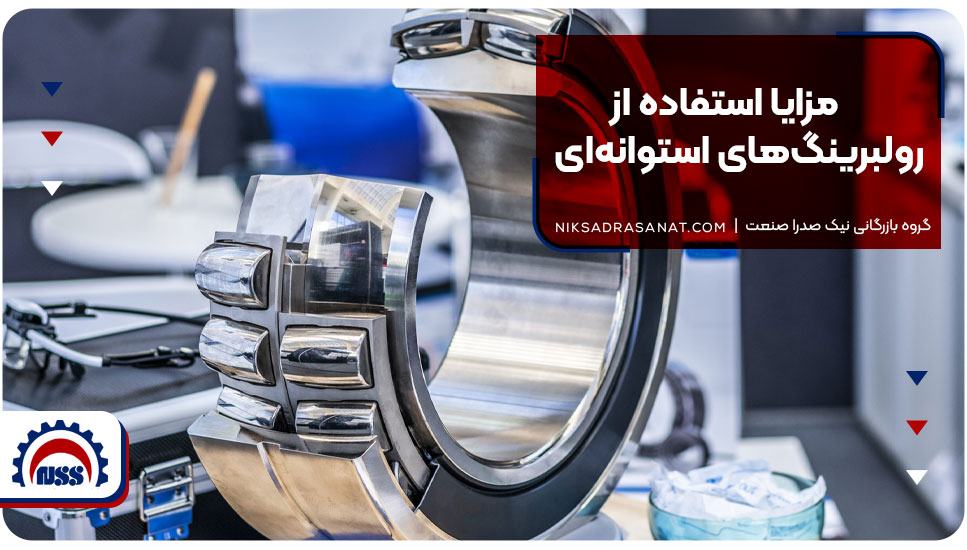

مزایا استفاده از رولبرینگهای استوانهای
رولبرینگهای استوانهای به دلیل طراحی مقاوم و عملکرد بهینه در بسیاری از صنایع مورد استفاده قرار میگیرند. این قطعات با ویژگیهای منحصربهفرد خود، کارایی تجهیزات را بهبود میبخشند.
- استحکام بالا برای تحمل بارهای سنگین
- قابلیت استفاده در کاربردهای با سرعت بالا
- تنوع در ابعاد، اندازه و طرحهای مختلف
- طول عمر زیاد و کاهش هزینههای نگهداری
- امکان جابهجایی بهصورت محوری برای کاهش تنشهای داخلی
- اصطکاک کم که موجب کاهش استهلاک و افزایش بازدهی میشود
- قابلیت اطمینان بالا در عملکرد حتی در شرایط سخت کاری
انواع بلبرینگ صنعتی با دقت بالا و کارایی فوقالعاده، مناسب برای کاربردهای حساس و تجهیزات مکانیکی مختلف.

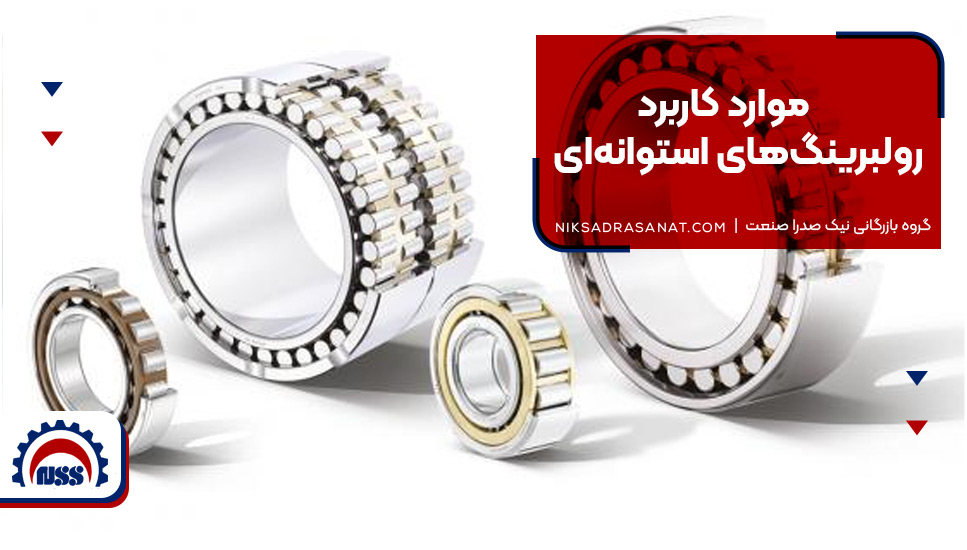

موارد کاربرد رولبرینگهای استوانهای
رولبرینگهای استوانهای به دلیل تحمل بالای بارهای شعاعی و مقاومت در برابر سایش در صنایع مختلفی مورد استفاده قرار میگیرند. این قطعات در ماشینآلاتی که نیاز به دقت بالا، دوام طولانی و عملکرد روان دارند، نقش مهمی ایفا میکنند. در ادامه، برخی از کاربردهای مهم این نوع رولبرینگ را بررسی میکنیم:
کارخانجات غلتکهای پرسی و نورد
این رولبرینگها در دستگاههای نورد فلزات و غلتکهای صنعتی برای کاهش اصطکاک و افزایش کارایی مورد استفاده قرار میگیرند.
ماشینآلات کشاورزی
در تجهیزاتی مانند کمباین، تراکتور و دستگاههای کاشت و برداشت، برای کاهش استهلاک و افزایش طول عمر قطعات کاربرد دارند.
تجهیزات پزشکی
در برخی از دستگاههای پیشرفته پزشکی مانند اسکنرهای تصویربرداری و تجهیزات دندانپزشکی، برای حرکت دقیق و بیصدا استفاده میشوند.
صنعت کشتیسازی
در قطعات محرک، سیستمهای انتقال نیرو و ماشینآلات دریایی به دلیل مقاومت بالا در برابر تنش و شرایط سخت دریایی بهکار میروند.
رولبرینگ، یاتاقانی قدرتمند برای انتقال روان نیرو و تحمل بارهای محوری و شعاعی در ماشینآلات صنعتی است.
کارخانههای سنگزنی
این رولبرینگها در ماشینآلات سنگزنی و برش فلزات بهدلیل دقت بالا و قابلیت تحمل بارهای سنگین، عملکرد بهینهای ارائه میدهند.
صنایع پتروشیمی، نفت و گاز
در تجهیزات پالایشگاهی و پمپهای صنعتی بهدلیل مقاومت در برابر فشار و دمای بالا، نقش مهمی دارند.
یکی از مشتریان ما در نیک صدرا صنعت، یک کارخانه نورد فلزات، با مشکل خرابی مداوم رولبرینگهای استوانهای و توقفهای غیرمنتظره در خط تولید مواجه بود که باعث افزایش هزینههای تعمیرات و کاهش بهرهوری شده بود. پس از بررسی شرایط کاری، مدلهایی با تحمل بار بالا و اصطکاک کم را پیشنهاد دادیم. نتیجه این انتخاب، کاهش ۶۰ درصدی هزینههای تعمیرات، افزایش عمر مفید تجهیزات و بهبود عملکرد کلی خط تولید بود. امروز، این مشتری بدون نگرانی از خرابیهای مداوم با رولبرینگهای استوانهای باکیفیت تأمینشده توسط نیک صدرا صنعت، تولید خود را با حداکثر بهرهوری ادامه میدهد.
انواع نوار نقاله صنعتی با دوام بالا و طراحی استاندارد، گزینهای ایدهآل برای انتقال مواد در صنایع مختلف.

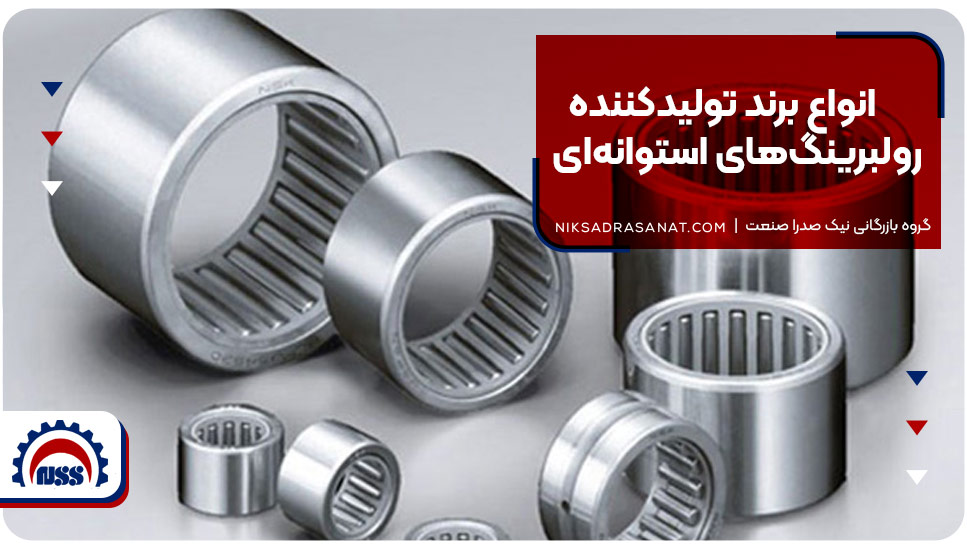

انواع برند تولیدکننده رولبرینگهای استوانهای
رولبرینگهای استوانهای توسط برندهای معتبر جهانی تولید میشوند که هرکدام ویژگیهای خاص خود را دارند. انتخاب برند مناسب بسته به کیفیت ساخت، نوع کاربرد و نیازهای صنعتی انجام میشود. در ادامه، برخی از معروفترین تولیدکنندگان این قطعات را معرفی میکنیم.
| برند | معرفی |
| SKF | یکی از برندهای پیشرو سوئدی در تولید رولبرینگهای باکیفیت و مقاوم در برابر فشارهای سنگین. |
| FAG | برند آلمانی شناختهشده که به دلیل دقت بالا و طراحی پیشرفته در صنایع مختلف کاربرد دارد. |
| NACHI | شرکت ژاپنی که رولبرینگهای مقاوم و بادوام برای ماشینآلات صنعتی تولید میکند. |
| Koyo | تولیدکننده ژاپنی با تمرکز بر طراحی دقیق و عمر طولانی رولبرینگهای صنعتی. |
| NTN | یکی از برندهای معتبر ژاپنی که رولبرینگهایی با عملکرد بالا و تحمل بار زیاد تولید میکند. |
| NSK | این برند ژاپنی، رولبرینگهایی با کیفیت بالا و قابلیت استفاده در شرایط سخت تولید میکند. |
| KG | برند اقتصادی که رولبرینگهای استاندارد را با قیمت مناسب و کیفیت قابلقبول عرضه میکند. |
| Timken | تولیدکننده آمریکایی که به دلیل ساخت رولبرینگهای دقیق و مقاوم در صنعت مطرح است. |
| INA | برند آلمانی با محصولات بادوام که در ماشینآلات سنگین و صنایع حساس کاربرد دارد. |
رولیک نوار نقاله با کیفیت ساخت بالا، عملکرد روان و طول عمر زیاد، مناسب برای خطوط حملونقل صنعتی.

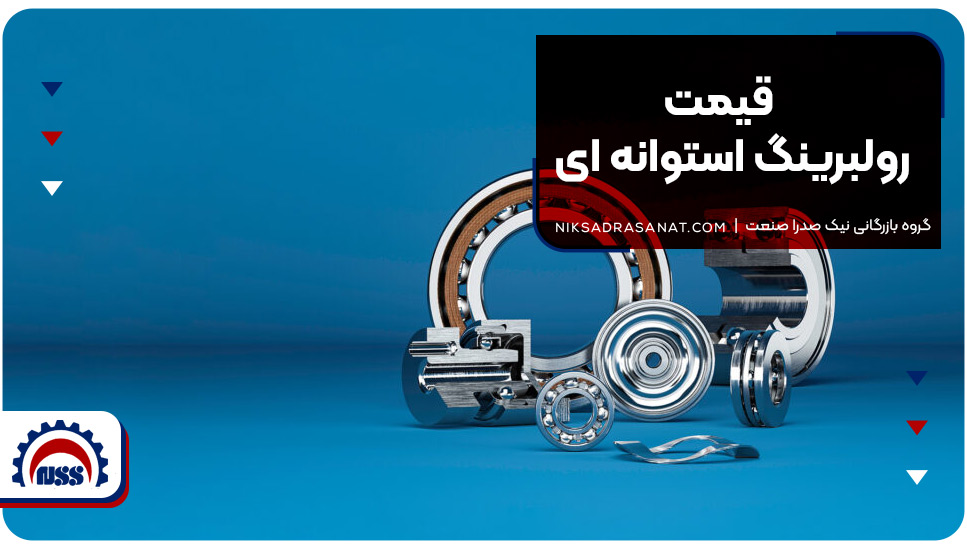

قیمت رولبرینگ استوانهای
قیمت رولبرینگهای استوانهای به عوامل متعددی بستگی دارد که هر یک میتواند تأثیر قابلتوجهی بر هزینه نهایی این محصول داشته باشد. در ادامه، مهمترین عوامل مؤثر بر قیمت این نوع رولبرینگها را بررسی میکنیم:
ابعاد و اندازه
رولبرینگهای با ابعاد بزرگتر معمولاً قیمت بالاتری دارند، زیرا مواد اولیه بیشتری در تولید آنها بهکار میرود.
نوع قفسه
قفسههای رولبرینگ از جنسهای مختلفی مانند فولاد، برنج و پلیآمید ساخته میشوند که هر کدام قیمت متفاوتی دارند.
کلاس دقت
رولبرینگهای استوانهای در درجات دقت مختلفی تولید میشوند که از P0 تا P6 را شامل میشود. هرچه درجه دقت بالاتر باشد، قیمت رولبرینگ نیز بیشتر خواهد بود.
برند و شرکت سازنده
برندهای معتبر و شناختهشده در زمینه تولید رولبرینگ استوانهای از مواد اولیه مرغوب، فرآیندهای تولید بهروز و کنترل کیفیت دقیق استفاده میکنند که این امر سبب میشود قیمت محصولات آنها بالاتر باشد.
جنس مواد اولیه
رولبرینگها از مواد مختلفی مانند فولاد، فولاد ضدزنگ و سرامیک ساخته میشوند. کیفیت و نوع ماده بهکاررفته تأثیر مستقیمی بر قیمت نهایی دارد.
نوع طراحی و ساخت
رولبرینگهای استوانهای در انواع مختلفی مانند یک ردیفه، دو ردیفه و چند ردیفه تولید میشوند که هر کدام بسته به طراحی و کاربرد، قیمت متفاوتی دارند.
شرایط بازار و نرخ ارز
نوسانات نرخ ارز و شرایط اقتصادی میتواند بر قیمت رولبرینگهای وارداتی تأثیرگذار باشد.
در نیک صدرا صنعت، ما تلاش میکنیم تا با ارائه محصولات باکیفیت و قیمتهای رقابتی، نیازهای صنعتی شما را برآورده کنیم.
زنجیر الواتور با استحکام بالا و مقاومت در برابر سایش، برای انتقال مواد در صنایع سنگین طراحی شده است.

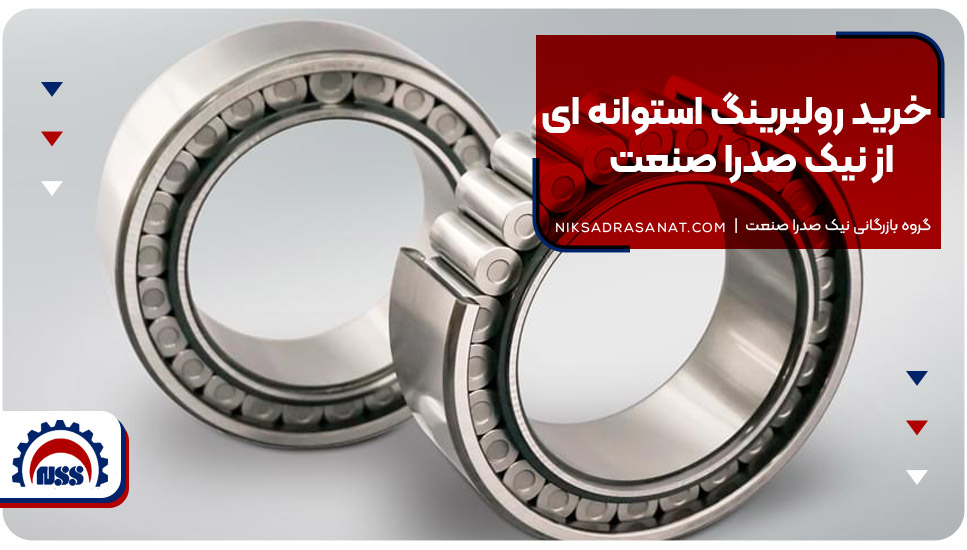

خرید رولبرینگ استوانهای از نیک صدرا صنعت
در نیک صدرا صنعت، ما با سالها تجربه در تأمین و عرضه رولبرینگهای استوانهای صنعتی، همواره تلاش کردهایم تا بهترین محصولات را با بالاترین کیفیت و مناسبترین قیمت به مشتریان خود ارائه دهیم. ما بهعنوان یک تأمینکننده معتبر، واردات مستقیم و بدون واسطه را انجام میدهیم و تمامی محصولات ما دارای تأییدیه اصالت کالا از شرکت مبدأ هستند.
اگر بهدنبال تنوع بالا، کیفیت تضمینشده و نازلترین قیمت بازار هستید، مجموعه ما گزینهای ایدهآل برای شما خواهد بود. ما علاوه بر تأمین انواع رولبرینگهای استوانهای از برندهای معتبر جهانی، مشاوره فنی و تخصصی را نیز ارائه میدهیم تا شما بتوانید بهترین انتخاب را متناسب با نیاز صنعتی خود داشته باشید.
چرا خرید از نیک صدرا صنعت؟
- واردات مستقیم و بدون واسطه با حذف هزینههای اضافی
- گارانتی و تأییدیه اصالت کالا برای اطمینان از کیفیت محصولات
- تنوع گسترده از برندهای معتبر جهانی
- نازلترین قیمت بازار با تضمین بهترین کیفیت
- ارائه مشاوره تخصصی برای انتخاب مناسبترین رولبرینگ
برای دریافت اطلاعات بیشتر و ثبت سفارش با ما در تماس باشید و تجربهای مطمئن از خرید رولبرینگ استوانهای داشته باشید.
جمع بندی؛ آیا رولبرینگ استوانهای بهترین گزینه برای کاهش اصطکاک و افزایش دوام است؟
رولبرینگهای استوانهای به دلیل طراحی خاص خود، یکی از بهترین گزینهها برای تحمل بارهای سنگین و کاهش اصطکاک در ماشینآلات صنعتی محسوب میشوند. این نوع رولبرینگها با داشتن ساچمههای استوانهای شکل و تماس خطی با سطوح، اصطکاک کمتری نسبت به بلبرینگها دارند و درنتیجه موجب افزایش طول عمر تجهیزات و بهبود عملکرد آنها میشوند.
اگرچه رولبرینگهای استوانهای در بسیاری از کاربردها عملکرد فوقالعادهای دارند، اما انتخاب نوع مناسب به عواملی مانند سرعت چرخش، نوع بار (شعاعی یا محوری) و شرایط کاری بستگی دارد. در مواردی که بار محوری بالایی وجود دارد یا نیاز به سرعت چرخش بسیار بالا باشد، ممکن است ترکیب آن با سایر انواع بلبرینگها و رولبرینگها گزینه بهتری باشد.
سوالات متداول رولبرینگهای استوانهای
تفاوت بین رولبرینگهای استوانهای تک ردیفه و پر غلتک چیست؟
رولبرینگهای تک ردیفه دارای قفسهای برای نظمدهی به غلتکها هستند، درحالیکه مدلهای پر غلتک بدون قفسه طراحی شدهاند و به همین دلیل ظرفیت تحمل بار بالاتری دارند اما سرعت چرخش کمتری ارائه میدهند.
چگونه میتوان عمر مفید رولبرینگهای استوانهای را افزایش داد؟
برای افزایش عمر مفید این قطعات، نصب صحیح، روانکاری مناسب، استفاده از برندهای باکیفیت و انجام بازرسیهای دورهای توصیه میشود.
چه عواملی بر قیمت رولبرینگ استوانهای تأثیر میگذارند؟
برند تولیدکننده، نوع طراحی، جنس مواد اولیه، نوع قفسه، ابعاد و اندازه و نوسانات نرخ ارز از مهمترین عواملی هستند که بر قیمت رولبرینگهای استوانهای تأثیر دارند.
